E-BIKE充电器

应用概述

为了镌汰电动自行车充电自燃事务的爆发，国家出台新国标来规范电池包和充电器。电动自行车的充电器必需切合3C认证，若产品出口，还需切合相关国家/地区认证标准。为了知足认证，充电器需提高效率和可靠性，因此对计划和器件的选用有着更高的要求。

电路原理图

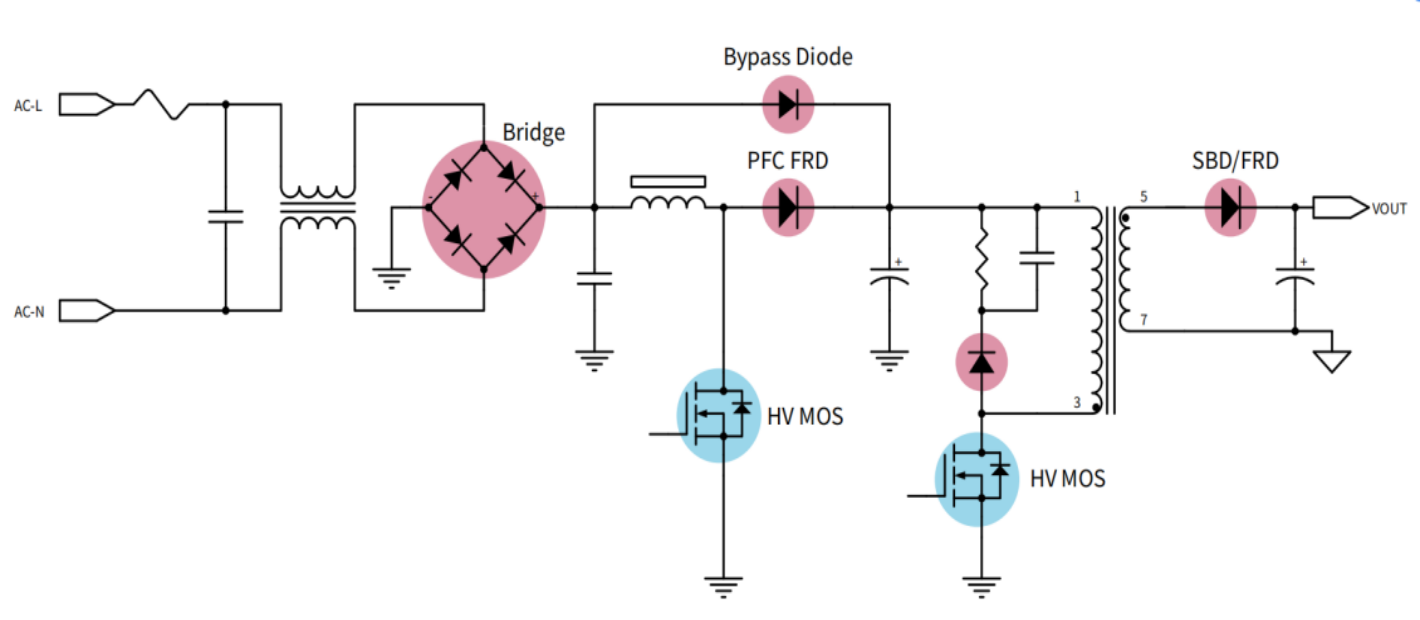

计划1：PFC+Flyback

120W 以内的充电器的原理框图

器件选型

POWER

Bridge

PFC FRD

Bypass Diode

SBD/FRD

42V/2A 84W

GBU8V06

MUR460

S2JB

TSR20L300CT

54.6V/2A 109.2W

GBU1006L

MUR460

S3JB

MUR1640CT

注：输出电压高于45V，D5可以接纳尊龙凯时超快恢复二极管MUR1040CT/MUR1640CT/MUR1060CT/MUR1660CT

计划2：PFC+LLC+SR

120W 以内的充电器的原理框图

器件选型

POWER	Bridge	PFC FRD	Bypass Diode
42V/4A 168W	GBU1506L	MURE8R60ACT	S5JSP
54.6V/3A 163.8W	GBU1506L	MURE8R60ACT	S5JSP
54.6V/4A 218.4W	GBU1506L	MURE1660ACT	S5JSP
54.6V/5A 273W	GBU2506L	MURE1660ACT	S8JSP
